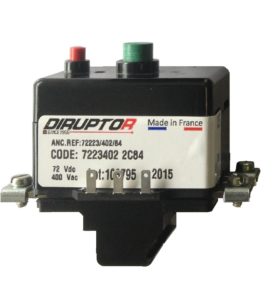

Disjoncteur bipolaire

Ce disjoncteur bipolaire est conforme à la norme EN 60934 et répond à la norme NF F 62-001 (matériels roulants ferroviaires) uniquement pour les courbes AN et AS.

Les utilisations les plus fréquentes pour ce disjoncteur sont la protection :

• De circuits en courant alternatif monophasé PHASE + NEUTRE (230 Volts 50/60 Hz)
• De circuits PHASE + PHASE (400 Volts 50/60 Hz)

Autres applications du diruptor bipolaire :

• En courant continu (jusqu’à 150 Volts par pôle suivant les modèles)
• En protection de 2 circuits différents, les 2 pôles pouvant avoir des courbes différentes (thermique, également magnétothermique ou aussi magnétique pur) et des calibres différents (de 0,04 à 50 Ampères)
• En commande de déclenchement à distance par un des pôles.

Différentes possibilités de montages ainsi que de fixations (plus d’informations ci-dessous caractéristique technique)
↓

Caractéristique technique

NOMBRE DE PÔLES : 2 pôles

SYSTÈME DE COMMANDE : Avec ou sans bouton de déclenchement

MONTAGE :
Débrochable (limité à 20A)
A encastrer, fixation avant par 2 vis
A encastrer, fixation avant par collerette filetée
Encliquetage sur rail DIN asymétrique
Push-push, fixation avant par collerette filetée
Sans fixation
Encliquetage sur rail DIN symétrique
Encliquetage sur base pour circuit imprimé

CONNEXION :
Modèles à encastrer
Languettes mâles 6,35 x 0,8 coudées à 45° (In < ou = 15A)
Bornes à vis et étriers, coudées à 60° pour câble jusqu’à 1 x 6 mm2 (In < ou = 20A)
Cosses mâles 6,35 coudées à 90° parallèles et opposées à vis de réglage
Bornes coudées à 60°, vis HS M4 fendue pour câble jusqu’à 1 x 6 mm2 (In > 20A)
Bornes coudées à 60° opposées rondelle ondulée vis H fendue M3
Vis fendue M4 cosse mâle 6,35 coudée à 90° borne coudée à 60° rondelle ondulée
Languettes mâles 6,35 x 0,8 coudées à 90°
Bornes à vis et étriers, 1 coudée à 60° 1 coudée à 90° pour câble de 6 à 16 mm2

Modèles à encliquetage sur rail DIN
Bornes plates à vis et étriers (In < ou = 20A)
Bornes canon vers le haut, trou longitudinal (In < ou = 40A)
Cosses mâles 6,35 coudées vers le haut

Encliquetage sur base pour circuit imprimé
Languettes mâles 6,35 x 0,8 coudées à 90°

Modèles débrochables
Broches Ø 7 entraxe 20 mm

COURBES + INTENSITÉ NOMINALE :
Thermique : 0,04 – 32 A
Magnéto-Thermique : 0,10 – 32 A
Magnétique : 14 A eff. 20 A AC max

OPTIONS :
Contacts auxiliaires discordant
Contacts auxiliaires concordant
Contacts auxiliaires inverseur
Contacts spéciaux pour pointe de courant élevée (thermique seulement)
Compensation de température (thermique 2 à 30A, magnéto-thermique 3 à 20A)
Seuil magnétique spécial
Bouton d’enclenchement « rouge »
Ecrou moleté et contre-écrou pour perçage 14,5 mm
Contacts principaux shuntés
Homologation U.L 1077
Diruptor 230/400 VAC à pouvoir de coupure 6 kA/AC
Diruptor D.C. : unipolaire 110/125 V DC nominal ou bipolaire 110/125 V DC par pôle
Tropicalisation renforcée
Magnétique pur « tout ou rien »
Contrôle unitaire (avec certificat de contrôle)
Déclassement en température (réglage à 60° C)
Intensité marquée sur semelle (côté vis de réglage)
Intensité gravée sur le bouton de déclenchement en BAS ou en HAUT
Unipolaire 72 V DC max. nominal (90V essais) 230 V AC ou multipolaire 400 V AC (caractéristiques selon NF F 62-001)
Unipolaire 110 V DC max. nominal (137V essais) 230 V AC ou multipolaire 400 V AC (caractéristiques selon NF F 62-001)
