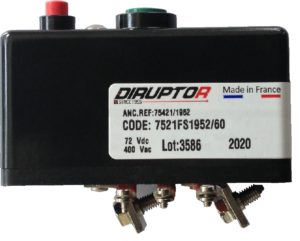

Disjoncteur série jaune

Ce « super » disjoncteur unipolaire est conforme à la norme EN 60934 et répond à la norme CF 62001 (matériels roulants ferroviaires) uniquement pour la courbe BS. Les possibilités de calibres s’étendent de 2 Ampères jusqu’à 100 Ampères. Utilisé en courant continu (DC) (jusqu’à 150 Volts selon les modèles) Également utilisé en courant alternatif (AC) (jusqu’à 400 Volts 50/60 Hertz).

Disponible en courbes thermiques et également en courbes magnétothermiques.

Différentes possibilités de montages ainsi que de fixations (plus d’informations ci-dessous caractéristique technique)

Référence 7521505 50BS53

Disjoncteur-DIRUPTOR-reference-7521505-50BS53 Disjoncteur-DIRUPTOR-reference-7521505-50BS53-

Référence 7521504 6D

Disjoncteur-DIRUPTOR-reference-75215046D

Référence 7521505 6BS

Disjoncteur-DIRUPTOR-reference-75215056BS

Référence 7527506 50D

Disjoncteur-DIRUPTOR-reference-752750650D Disjoncteur-DIRUPTOR-reference-752750650D-

Référence Désignation
7511505 32BS DISJ. DIRUPTOR UNI MT 32A
7511FS0757/60 DISJ. DIRUPTOR UNI 60A
7511FS0757/70 DISJ. DIRUPTOR UNI 70A
7513FS1930/20 DISJ. DIRUPTOR UNI MT 20A
7513FS1931/10 DISJ. DIRUPTOR UNI MT 10A
7513FS1933/6.5 DISJ. DIRUPTOR UNI MT 6.5A
7520708 20BS DISJ. DIRUPTOR UNI MT 20A
7520708 20D DISJ. DIRUPTOR UNI MT 20A/D
7520708 25BS DISJ. DIRUPTOR UNI MT 25A
7520708 6D53 DISJ. DIRUPTOR UNI MT 6A/D
7521504 32D DISJ. DIRUPTOR UNI MT 32A/D
7521504 40D DISJ. DIRUPTOR UNI MT 40A/D
7521504 60D DISJ. DIRUPTOR UNI MT 60A/D
7521504 70D DISJ. DIRUPTOR UNI MT 70A/D
7521505 100T80 DISJ. DIRUPTOR UNI TH 100A
7521505 10BS DISJ. DIRUPTOR UNI MT 10A
7521505 10BS74 DISJ. DIRUPTOR UNI MT 10A
7521505 16BS DISJ. DIRUPTOR UNI MT 16A
7521505 16BS74 DISJ. DIRUPTOR UNI MT 16A
7521505 20BS DISJ. DIRUPTOR UNI MT 20A
7521505 25BS DISJ. DIRUPTOR UNI MT 25A
7521505 32BS DISJ. DIRUPTOR UNI MT 32A
7521505 32BS74 DISJ. DIRUPTOR UNI MT 32A
7521505 40BS DISJ. DIRUPTOR UNI MT 40A
7521505 40BS53 DISJ. DIRUPTOR UNI MT 40A
7521505 40BS74 DISJ.DIRUPTOR UNI MT 40A
7521505 45BS DISJ. DIRUPTOR UNI MT 45A
7521505 50BS DISJ. DIRUPTOR UNI MT 50A
7521505 50BS53 DISJ. DIRUPTOR UNI MT 50A
7521505 50BS74 DISJ. DIRUPTOR UNI MT 50A
7521505 5BS74 DISJ. DIRUPTOR UNI MT 5A
7521505 60BS DISJ. DIRUPTOR UNI MT 60A
7521505 60BS74 DISJ. DIRUPTOR UNI MT 60A
7521505 6BS DISJ. DIRUPTOR UNI MT 6A
7521505 6BS74 DISJ. DIRUPTOR UNI MT 6A
7521FS0721/60 DISJ. DIRUPTOR UNI 60A
7523502 50T68 DISJ. DIRUPTOR UNI TH 50A
7523506 10BS DISJ. DIRUPTOR UNI MT 10A
7523506 30BS53 DISJ DIRUPTOR UNI MT 30A
7523506 40T80 DISJ. DIRUPTOR UNI TH 40A

Caractéristiques techniques

NOMBRE DE PÔLES : 1 pôle

SYSTÈME DE COMMANDE : Avec ou sans bouton de déclenchement

MONTAGE :
Débrochable (limité à 20A)
A encastrer, fixation avant par 2 vis
A encastrer, fixation avant par collerette filetée
Encliquetage sur rail DIN asymétrique
Push-push, fixation avant par collerette filetée
Sans fixation
Encliquetage sur rail DIN symétrique

CONNEXION :
Modèles à encastrer
Bornes à vis et étriers, coudées à 60°
Bornes coudées à 60° parallèles rondelle ondulée vis H fendue M5

Modèles à encliquetage sur rail DIN
Bornes plates à vis et étriers
Bornes plates, rondelle ondulée vis H fendue M5

Modèles débrochables
Broches Ø 8,8 entraxe 30 mm

COURBES + INTENSITÉ NOMINALE :
Thermique : 2 – 100 A
Magnéto-Thermique : 2 – 70 A

OPTIONS :
Contacts auxiliaires inverseur
Seuil magnétique spécial
Contacts principaux shuntés
Homologation U.L 1077
Tropicalisation renforcée
Magnétique pur « tout ou rien »
Contrôle unitaire (avec certificat de contrôle)
Déclassement en température (réglage à 60° C)
Intensité marquée sur semelle (côté vis de réglage)
Intensité gravée sur le bouton de déclenchement en BAS ou en HAUT
Unipolaire 72 V DC max. nominal (90V essais) 230 V AC ou multipolaire 400 V AC (caractéristiques selon NF F 62-001)
Unipolaire 110 V DC max. nominal (137V essais) 230 V AC ou multipolaire 400 V AC (caractéristiques selon NF F 62-001)
