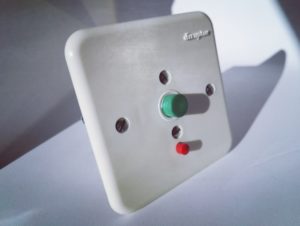

Disjoncteur avec plastron
Disjoncteur fixé sur plastron, pour un montage dans un boîtier PLEXO.
Utilisé notamment sur le marché Africain, pour la protection de climatiseurs.
Ce disjoncteur avec plastron combine deux fonctions : On/Off + protection des climatiseurs.
Installation simple, rapide et efficace.
Répondant à la norme EN 60934, ce disjoncteur unipolaire thermique avec plastron, permet des calibres de 10 Ampères jusqu’à 32 Ampères.
La SERIE 3000 (disjoncteur avec plastron) en dehors des limites habituelles d’emploi (+15°C à +30°C) est sensible à l’influence de la température ambiante. On observe un glissement des caractéristiques temps / courants en moyenne de 5 % de l’intensité nominale pour un écart de température de 10°C entre (0°C et +50°C)
(Caractéristique technique ci-dessous)
↓
| Référence | Désignation |
| 300107E | 7124FS1896/15 + PLASTRON DIRUP |
| 300108F | 7124FS1896/20 + PLASTRON DIRUP |
| 300121S | 7124FS1896/25 + PLASTRON DIRUP |
| 300119Q | 7124FS1896/32 + PLASTRON DIRUP |
CARACTÉRISTIQUES TECHNIQUES
NORMES : EN 60934
NOMBRE DE PÔLE : 1 pôle
SYSTÈME DE COMMANDE : Avec bouton de déclenchement
MONTAGE : Fixé sur plastron (dans un boîtier PLEXO)
CONNEXION : Bornes à vis et étriers, coudées à 60° pour câble jusqu’à 1 x 6 mm2
COURBES + INTENSITÉ NOMINALE :
Thermique : 10A / 15 A / 20A / 25A / 32A
TENSION NOMINALE : 230/400V AC
NOMBRES DE MANOEUVRES ÉLECTRIQUES : 8 000
ISOLEMENT : Supérieur à 5MΩ
RIGIDITÉ DIÉLECTRIQUE : Supérieur à 2 500V
SECTION DE RACCORDEMENT MAXI : 6mm² / 14AWG
BOÎTE D’ENCASTREMENT PLEXO (non fournie) : Ǿ 67mm x profondeur 50 mm
